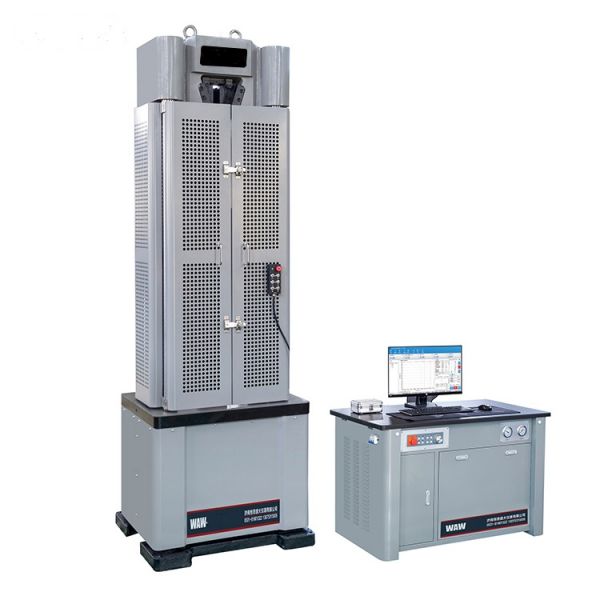

600KN微機控制錨桿錨索拉力試驗機

一、產品概述:

微機控制式礦用錨桿（錨索）拉力試驗機主要用于錨桿、錨索、樹脂錨桿的破斷性試驗及承載力試驗。

本機由油缸下置式主機及琴式油源控制柜組成，油泵采用意大利馬祖奇進口低噪音高性能齒輪泵。拉伸空間位于主機上方，壓縮、彎曲試驗空間位于主機下方即中橫梁和工作臺之間。試驗空間的調整通過中橫梁移動來實現，中橫梁升降采用鏈條傳動。

本機試驗過程采用電腦控制、（等速應力、等速變形、等速位移三閉環控制）和編程控制傳感器測力、計算機屏幕實時顯示、具有自動存儲打印功能、試樣液壓自動夾緊。試驗完成后自動求取材料的力、抗拉強度、屈服強度、彈性模量、斷后伸長率、斷面收縮率等試驗結果。

二、產品特點:

本機配有符合MT 146.2-2011、MT942-2005等標準的專用拉伸輔具及壓縮輔具，可滿足螺紋鋼拉伸試驗、錨桿拉伸試驗、錨固力拉伸試驗、錨索拉伸試驗、錨桿用托盤壓縮試驗。

三、技術參數:

1、 試驗力：600kN；

2、 試驗機等級：1級；

3、 試驗力分檔：全程不分檔等效四檔（全程分辨率不變）；

4、 試驗力有效測量范圍：2%～100%FS；

5、 力分辨率：1/300000；

6、 試驗力測量準確度：優于示值的±1%；

7、 位移測量范圍：0～200mm；

8、 位移示值極限誤差：優于示值的±1%；

9、 位移分辨率：0.01mm；

10、油缸行程：150mm；

11、拉伸壓縮空間：試樣及夾具裝夾完畢后剩余移動或拉伸尺寸為≥250mm；

12、立柱中心間距：650mm；

13、螺紋鋼及錨固力拉伸輔具夾持直徑：Φ13～Φ40mm；

14、活塞移動速度：70mm／min；

15、下橫梁調整速度：120mm／min；

16、供電電源：380V±10%/50Hz/三相五線制；設備功率：油泵電動機功率1.5kW；橫梁上下移動電動機功率0.75kW；

17、軟件和界面：WINDOWS操作環境下的軟件和交互式人機對話操作界面；

18、主機重量：3200kg；

19、琴式油源控制柜重量：420kg。
